برای انتخاب ظرفیت دیزل ژنراتور، ابتدا بارهایی را که واقعاً همزمان روشن می‌شوند فهرست کنید؛ توان کاری آن‌ها را بر حسب کیلووات (kW) به دست آورید، ضریب توان بار را برای تبدیل به کیلوولت‌آمپر (kVA) اعمال کنید و سپس راه‌اندازی بزرگ‌ترین موتور، ترتیب روشن‌شدن بارها و شرایط محل نصب را جداگانه بررسی کنید. فرمول ساده «kVA = kW ÷ PF» نقطه شروع است، نه پاسخ نهایی همه پروژه‌ها.
اگر مشخصات بارها را دارید، از محاسبه آنلاین توان دیزل ژنراتور برای برآورد اولیه استفاده کنید. پیش از خرید، نتیجه باید با پلاک دستگاه‌ها، دیتاشیت ژنراتور و شرایط واقعی نصب کنترل شود.
پنج داده‌ای که پیش از محاسبه لازم دارید
داده | از کجا به دست می‌آید؟ | چرا مهم است؟ |
توان یا جریان نامی هر مصرف‌کننده | پلاک، کاتالوگ یا اندازه‌گیری | پایه محاسبه بار کاری است. |
تک‌فاز یا سه‌فاز بودن و ولتاژ | پلاک و تابلو برق دیزل ژنراتور | فرمول تبدیل جریان به توان را مشخص می‌کند. |
ضریب توان (PF) و در صورت لزوم راندمان موتور | پلاک یا دیتاشیت | مانع یکی‌گرفتن kW با kVA یا توان مکانیکی موتور با توان ورودی آن می‌شود. |
جریان راه‌اندازی و روش استارت موتور | دیتاشیت موتور، سافت‌استارتر یا درایو | افت ولتاژ هنگام راه‌اندازی ممکن است ظرفیت لازم را تعیین کند. |
برنامه کار و محل نصب | نیاز پروژه، ارتفاع، دما و تهویه | انتخاب ریتینگ Prime/Standby و تصحیح توان نامی به آن وابسته است. |
توان کل تجهیزات نصب‌شده لزوماً همان بار همزمان نیست. اگر چند مصرف‌کننده در زمان‌های متفاوت کار می‌کنند، سناریوی سنگین واقعی را ثبت کنید. ضریب همزمانی را تنها زمانی به مجموع توان پلاک‌ها اعمال کنید که از الگوی کارکرد تجهیزات پشتیبانی می‌شود؛ بار همزمانِ اندازه‌گیری‌شده را دوباره در این ضریب ضرب نکنید.
اگر ژنراتور منبع برق اضطراری است، فقط بارهایی را که واقعاً هنگام قطع شبکه به آن منتقل می‌شوند فهرست کنید؛ شرح سناریوها در راهنمای دیزل ژنراتور برق اضطراری آمده است.
تفاوت kW و kVA در انتخاب ژنراتور
kW توان اکتیو مصرف‌شده برای انجام کار و kVA توان ظاهری حاصل از ولتاژ و جریان است. نسبت آن‌ها ضریب توان است: «PF = kW ÷ kVA». بنابراین برای یک بار همزمان ۸۰ کیلووات با ضریب توان ۰٫۸، توان ظاهری بار «۸۰ ÷ ۰٫۸ = ۱۰۰ kVA» است.
عدد ۰٫۸ روی بسیاری از پلاک‌های ژنراتور سه‌فاز برای بیان ریتینگ دیده می‌شود، اما ضریب توان واقعی مجموعه بارها الزاماً ۰٫۸ نیست. آن را از دیتاشیت یا اندازه‌گیری بگیرید. همچنین ظرفیت نامی ژنراتور را در شرایط و ریتینگ یکسان با نیاز پروژه مقایسه کنید: یک دستگاه ممکن است توان Prime و Standby متفاوتی داشته باشد.
فرمول از روی جریان تک‌فاز و سه‌فاز
برای بار تک‌فاز، با ولتاژ بر حسب ولت و جریان بر حسب آمپر:
«kVA = V × I ÷ 1000» و «kW = V × I × PF ÷ 1000».
برای بار سه‌فاز متعادل، با ولتاژ خط به خط:
«kVA = √3 × V × I ÷ 1000» و «kW = √3 × V × I × PF ÷ 1000».
مثلاً یک بار سه‌فاز متعادل با ولتاژ ۴۰۰ ولت، جریان ۱۰۰ آمپر و PF برابر ۰٫۸، حدود «۶۹٫۳ kVA» و «۵۵٫۴ kW» مصرف می‌کند. این محاسبه درباره بار کاری است؛ جریان لحظه‌ای استارت و نامتعادلی فازها هنوز باید بررسی شوند.

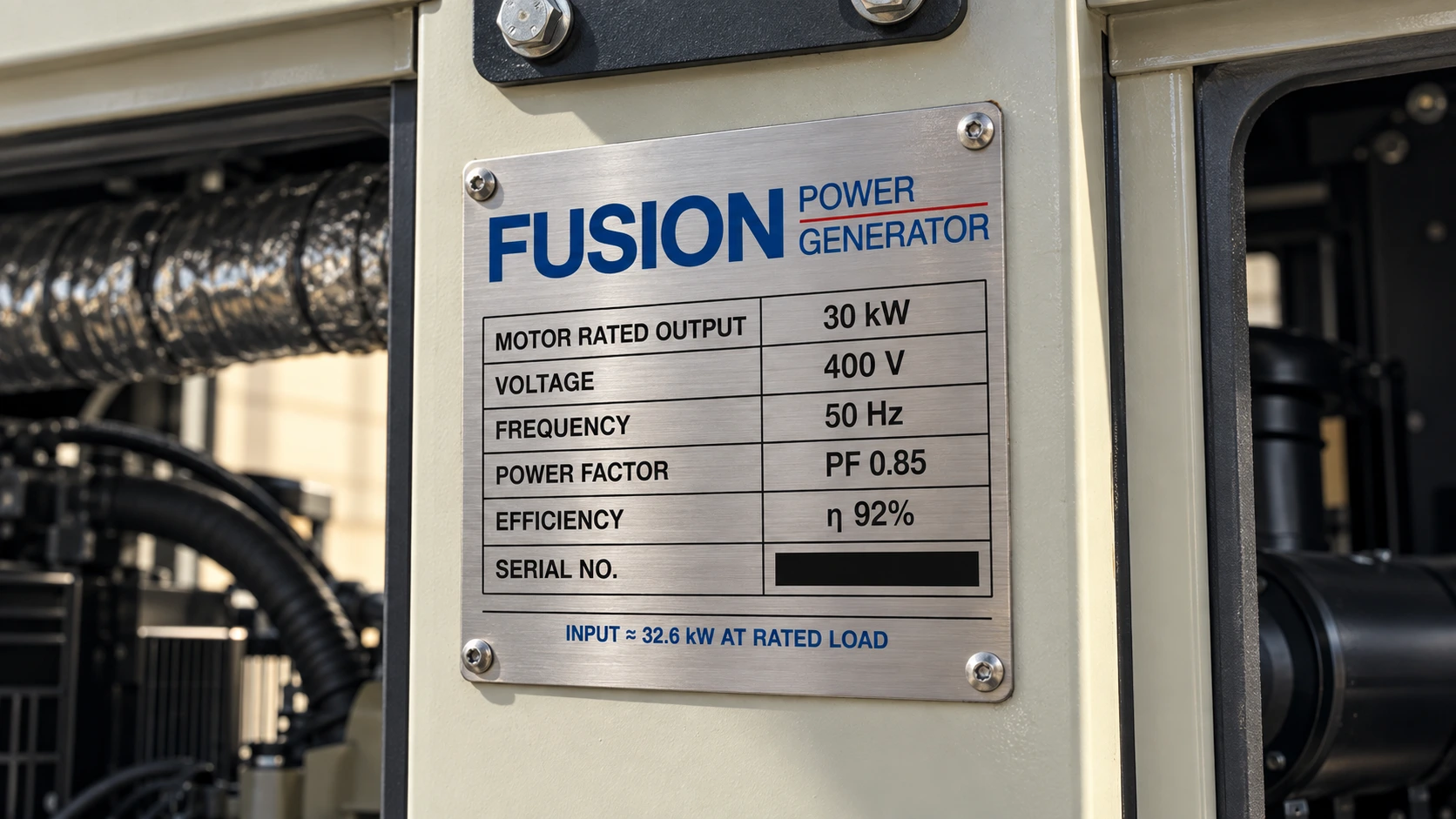

توجه: اگر پلاک یک الکتروموتور «۳۰ kW» را به‌عنوان توان خروجی محور نشان می‌دهد، توان الکتریکی ورودی از تقسیم بر راندمان موتور به دست می‌آید. ۳۰ کیلووات خروجی را بدون بررسی راندمان و PF مستقیماً به بار الکتریکی ژنراتور تبدیل نکنید.
مثال محاسبه ظرفیت دیزل ژنراتور برای یک کارگاه
فرض کنید در یک کارگاه، بار همزمان در حالت کار عادی شامل روشنایی و تجهیزات عمومی ۲۰ کیلووات با PF نزدیک ۱، یک بار سه‌فاز ۲۴ کیلووات با PF برابر ۰٫۸ و یک الکتروموتور با توان الکتریکی ورودی ۳۰ کیلووات و PF برابر ۰٫۸۵ است. فرض می‌کنیم این مقادیر توان ورودی واقعی‌اند، نه توان مکانیکی محور.
بار همزمان | kW ورودی | PF فرض‌شده | kVA کاری |
روشنایی و تجهیزات عمومی | ۲۰ | ۱ | ۲۰ |
بار سه‌فاز | ۲۴ | ۰٫۸ | ۳۰ |
الکتروموتور در حال کار | ۳۰ | ۰٫۸۵ | ۳۵٫۳ |
جمع حسابی برای برآورد اولیه | ۷۴ | — | ۸۵٫۳ |

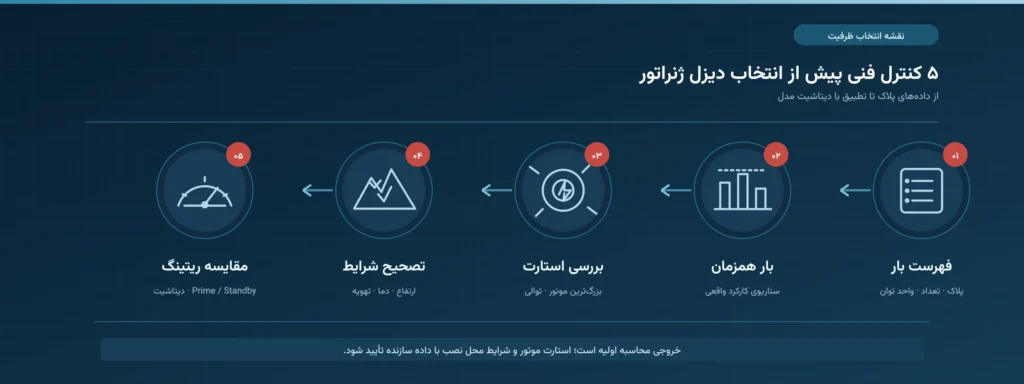

پس بار کاری این سناریو حدود ۷۴ کیلووات و جمع ظاهری تقریبی ۸۵٫۳ کاواست. جمع حسابی kVA در این مثال برای برآورد محافظه‌کارانه ارائه شده است؛ محاسبه دقیق ضریب توان کل به مؤلفه‌های اکتیو و راکتیو هر بار نیاز دارد. این نتیجه هنوز انتخاب نهایی ظرفیت نیست. اگر موتور ۳۰ کیلوواتی پس از روشن‌شدن سایر بارها استارت می‌خورد، ژنراتور باید بار موجود را هم تأمین کند و در همان لحظه افت ولتاژ و بار گذرای استارت را در محدوده مجاز نگه دارد. مقدار این بار از روش استارت و مشخصات موتور و آلترناتور به دست می‌آید، نه از یک ضریب ثابت برای تمام موتورها.برای نتیجه نهایی، سناریوهای «همه بارهای کاری»، «استارت بزرگ‌ترین موتور با بارهای دیگر روشن» و «بازگشت برق/توالی اتصال بارها» را جداگانه ارزیابی کنید. برای بار حیاتی، تأیید مهندس برق و دیتاشیت سازنده ضروری است.
جدول ظرفیت دیزل ژنراتور؛ تبدیل سریع kVA به kW
جدول زیر فقط تبدیل ظرفیت نامی در ضریب توان ۰٫۸ است: «kW = kVA × ۰٫۸». اعداد آن به معنی مناسب‌بودن هر ظرفیت برای یک خانه، کارخانه یا موتور مشخص نیستند. ظرفیت موجود، ریتینگ Prime/Standby و توان قابل تحویل هر مدل را از دیتاشیت همان دستگاه بررسی کنید.
ظرفیت نامی (kVA) | توان متناظر در PF=۰٫۸ (kW) | کاربرد جدول |
۲۰ | ۱۶ | تبدیل واحد نامی |
۳۰ | ۲۴ | تبدیل واحد نامی |
۵۰ | ۴۰ | تبدیل واحد نامی |
۱۰۰ | ۸۰ | تبدیل واحد نامی |
۱۵۰ | ۱۲۰ | تبدیل واحد نامی |
۲۰۰ | ۱۶۰ | تبدیل واحد نامی |
۲۷۵ | ۲۲۰ | تبدیل واحد نامی |
۴۰۰ | ۳۲۰ | تبدیل واحد نامی |
روش استفاده: ابتدا بار همزمان و استارت را محاسبه کنید؛ سپس ریتینگ و ظرفیت مدل‌های واقعی را مقایسه کنید. مثلاً بار کاری ۷۴ کیلوواتی مثال بالا به‌تنهایی مجوز انتخاب ژنراتور ۱۰۰ کاوا نیست: امکان استارت موتور، افت ولتاژ، شرایط محیطی و ریتینگ باید تأیید شوند. برای مشاهده گزینه‌ها، انواع دیزل ژنراتور را در فیوژن پاور را ببینید.
جریان راه‌اندازی موتور چگونه انتخاب ظرفیت را تغییر می‌دهد؟
الکتروموتور هنگام استارت ممکن است جریانی بالاتر از جریان نامی بکشد. راه‌اندازی مستقیم، ستاره‌مثلث، سافت‌استارتر و درایو رفتار یکسانی ندارند؛ بار مکانیکی، توالی روشن‌شدن موتورها و افت ولتاژ مجاز تجهیزات نیز اثر دارند. بنابراین قاعده‌هایی مثل «همیشه توان موتور را دو برابر کنید» قابل تعمیم نیستند. سازندگان ژنراتور محاسبه بار گذرا و قابلیت استارت موتور را با داده واقعی دستگاه و آلترناتور انجام می‌دهند.
برای هر موتور بزرگ، توان/جریان نامی، جریان قفل‌روتور یا داده استارت، روش راه‌اندازی و بارهایی را که هنگام استارت روشن می‌مانند ثبت کنید. اگر چند موتور دارید، استارت پله‌ای می‌تواند نیاز به ظرفیت بالاتر را کاهش دهد؛ این امکان باید با الزامات فرآیند و طراحی تابلو سازگار باشد. راهنمای تفاوت توان پرایم و استندبای نیز برای تعیین نوع کارکرد کمک می‌کند.
ارتفاع، دما و ذخیره توسعه را چگونه لحاظ کنیم؟
توان نامی هر دستگاه برای شرایط مرجع معینی اعلام می‌شود. ارتفاع، دمای محیط، تهویه اتاق، محدودیت خنک‌کاری و کیفیت سوخت می‌توانند توان قابل تحویل را تغییر دهند. برای هر ۱۰۰۰ متر ارتفاع یک درصد ثابت به همه ژنراتورها اضافه نکنید؛ جدول کاهش توان (derating) موتور و آلترناتور همان مدل را بررسی کنید.
برای توسعه آینده نیز بارهای واقعاً برنامه‌ریزی‌شده را به سناریو اضافه کنید. درصد ذخیره یک قانون عمومی نیست: ظرفیت زیادِ بی‌دلیل هزینه خرید و بهره‌برداری را بالا می‌برد و ظرفیت کم، احتمال اضافه‌بار یا افت ولتاژ را بیشتر می‌کند. انتخاب نهایی باید با پروفایل بار و توصیه سازنده سازگار باشد.
پس از انتخاب ظرفیت، برنامه بهره‌برداری و بازدید دوره‌ای را نیز در راهنمای سرویس و نگهداری دیزل ژنراتور بررسی کنید.
برای تهیه دفترچه محاسبات ژنراتور چه چیزهایی ثبت شود؟
یک دفترچه محاسبات قابل بازبینی باید فهرست بارها، منبع عدد هر بار، توان ورودی و PF، ولتاژ و تعداد فاز، ضریب و منطق همزمانی، ترتیب استارت، داده راه‌اندازی موتورهای بزرگ، سناریوهای کار، ارتفاع و دما، ریتینگ مورد نیاز، افت ولتاژ مجاز و دیتاشیت مدل پیشنهادی را داشته باشد. جدول این مقاله نمونه آموزشی است و جای دفترچه طراحی پروژه را نمی‌گیرد.
اگر اطلاعات را کامل ندارید، فهرست بارها و تصویر پلاک مصرف‌کننده‌ها را برای مشاوره انتخاب دیزل ژنراتور آماده کنید تا ظرفیت، روش استارت و نوع کاربری بررسی شود.
می‌خواهید محاسبات پروژه خودتان را ثبت کنید؟ بارهای مصرفی، تعداد و ضریب همزمانی هرکدام را در دفترچه محاسبات بار دیزل ژنراتور فیوژن وارد کنید و گزارش قابل دانلود بگیرید. عدد خروجی، بار پایدار همزمان است؛ برای انتخاب ظرفیت نهایی باید راه‌اندازی موتورها و شرایط نصب هم بررسی شود.
پرسش‌های رایج
- برای ۱۰۰ کیلووات بار، از جدول کدام ظرفیت را انتخاب کنم؟
اگر ۱۰۰ کیلووات، بار همزمان واقعی و PF کل ۰٫۸ باشد، توان ظاهری کارکرد «۱۰۰ ÷ ۰٫۸ = ۱۲۵ kVA» است. این فقط حداقل محاسبه بار ماندگار است؛ استارت موتورها، ریتینگ دستگاه، ارتفاع و دما ممکن است انتخاب نهایی را تغییر دهند. اگر ۱۰۰ کیلووات صرفاً جمع پلاک تجهیزات است، ابتدا بار همزمان واقعی را تعیین کنید. - اگر برق سه‌فاز من ۱۰۰ آمپر است، از جدول چند کاوا لازم دارم؟
در سه‌فاز متعادل ۴۰۰ ولت، توان ظاهری بار «√۳ × ۴۰۰ × ۱۰۰ ÷ ۱۰۰۰ ≈ ۶۹٫۳ kVA» است. این عدد بار کاری در همان لحظه را نشان می‌دهد؛ پیک واقعی، استارت موتور و نامتعادلی فازها را از روی یک عدد ۱۰۰ آمپر نمی‌توان تعیین کرد. اگر ۱۰۰ آمپر تنها ظرفیت کلید یا انشعاب است، آن را مصرف واقعی فرض نکنید. - ضریب همزمانی را کجا اعمال کنیم؟
وقتی مجموع توان نصب‌شده را دارید، بر اساس الگوی واقعی کارکرد، بارهای همزمان را تعیین کنید. اگر عدد ورودی از قبل بار همزمان یا پیک اندازه‌گیری‌شده است، اعمال دوباره ضریب همزمانی موجب کم‌برآوردشدن ظرفیت می‌شود. - اگر روی پلاک موتور «۳۰ کیلووات» نوشته، همین عدد را به جدول اضافه کنم؟
ابتدا مشخص کنید ۳۰ کیلووات توان خروجی محور است یا توان الکتریکی ورودی. اگر خروجی مکانیکی باشد، برای تخمین توان ورودی باید آن را بر راندمان واقعی موتور تقسیم کنید؛ سپس PF و داده استارت آن را جداگانه بررسی کنید. بدون پلاک و روش راه‌اندازی، یک عدد ثابت برای ظرفیت ژنراتور به دست نمی‌آید. - چرا با وجود بار کاری ۸۵ کاوا، نمی‌توان فوراً ژنراتور ۱۰۰ کاوا سفارش داد؟
۸۵ کاوا تنها یکی از وضعیت‌های کار عادی است. ممکن است بزرگ‌ترین موتور وقتی بقیه بارها روشن‌اند استارت بخورد، توان نامی مدل در ارتفاع و دمای محل کاهش یابد، یا ریتینگ دستگاه برای ساعات کار مورد نظر مناسب نباشد. این موارد را پیش از انتخاب مدل با دیتاشیت سازنده تطبیق دهید.
