خرید تابلو دیزل ژنراتور

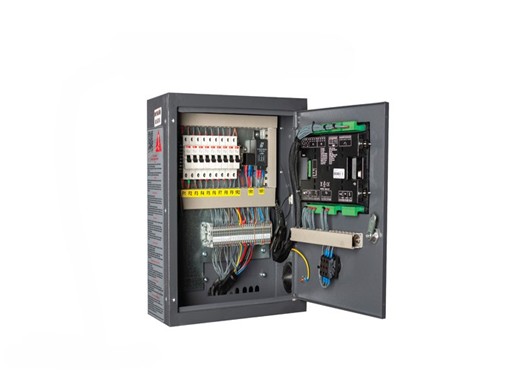

تابلو دیزل ژنراتور، مجموعه‌ای از اجزا و مدارهای کنترلی و حفاظتی است که با هدف راه‌اندازی، پایش و مدیریت عملکرد ژنراتور طراحی و پیاده‌سازی می‌شود. این تابلو، مغز متفکر یا مرکز فرمان سیستم برق اضطراری می‌باشد که با کنترل دقیق و نظارت بی‌وقفه بر پارامترهای عملکردی دیزل ژنراتور، پایداری و امنیت تأمین انرژی را در هر شرایطی تضمین می‌کند.

تابلو برق دیزل ژنراتور معمولا شامل کلیدهای اصلی، فیوزها، رله‌های حفاظتی، ابزارهای اندازه‌گیری (ولتاژ، جریان، فرکانس) و سیستم‌های کنترلی می‌باشد. این تابلو علاوه بر حفاظت از موتور و ژنراتور، شرایط راه‌اندازی و خاموش شدن خودکار دستگاه را نیز مدیریت می‌کند. ساختار تابلو برق ژنراتور به‌گونه‌ای توسعه یافته است که در محیط‌های نامساعد و تحت بارهای متغیر، قابلیت اطمینان عملیاتی بالایی داشته باشد. نمایشگر تابلو برق ژنراتور دیزلی، با نمایش پارامترهای مهمی مانند دمای کاری، فشار روغن موتور، دور موتور و وضعیت باتری، به اپراتور امکان مدیریت هوشمندانه‌ و عیب‌یابی سریع‌تر را می‌دهد. با استفاده از این تابلو، امکان ادغام با شبکه‌های مانیتورینگ متمرکز و کنترل از راه دور فراهم شده‌است که برای بهره‌برداری در صنایع و پروژه‌های بزرگ ضروری می‌باشد.

تابلو کنترل دستی

تابلو سنکرون

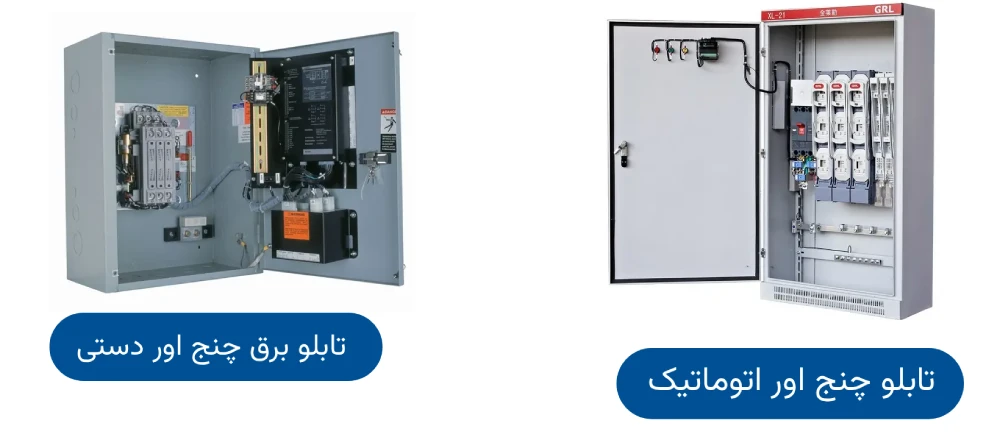

تابلو چنج اور

انواع تابلو برق دیزل ژنراتور

تابلوهای دیزل ژنراتور در انواع مختلفی طراحی می‌شوند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. در اینجا انواع تابلو برق دیزل ژنراتور را از نظر عملکرد و نوع کنترل معرفی می‌کنیم:

نوع تابلو	سطح اتوماسیون	کاربرد پیشنهادی	مزیت کلیدی	مناسب برای
کنترل دستی (Manual)	بدون اتوماسیون	پروژه‌های کوچک با اپراتور دائم	هزینه پایین و ساختار ساده	کارگاه‌ها، پروژه‌های موقت، مصارف محدود
چنج‌آور اتوماتیک (ATS)	اتوماتیک کامل	برق اضطراری تک ژنراتور	انتقال خودکار بار در زمان قطع برق	ساختمان‌های اداری، تجاری، بیمارستان‌ها، دیتاسنترهای کوچک
سنکرون (Synchronization)	اتوماتیک پیشرفته	سیستم‌های چند ژنراتور موازی	افزایش ظرفیت و پایداری تأمین انرژی	صنایع بزرگ، پروژه‌های نفت و گاز، دیتاسنترهای بزرگ

قیمت تابلو برق دیزل ژنراتور

قیمت تابلو برق دیزل ژنراتور نیز بر اساس این ویژگی‌ها، نوع دستگاه و برند متغیر است. در جدول زیر، لیست قیمت انواع تابلو دیزل ژنراتور بر اساس مشخصات فنی و ویژگی‌هایشان آورده شده‌است:

نوع تابلو	ویژگی‌ها	قیمت (تومان)
تابلو برق دستی	کنترل دستی، مناسب برای کاربری‌های ساده و کاربردهای کم‌نیاز	25 تا 70 میلیون
تابلو چنج آور اتوماتیک	کنترل خودکار، مناسب برای سیستم‌های پیچیده و اتوماسیون بالا	500 میلیون تا 3 میلیارد
تابلو کنترل سنکرون	هماهنگ‌سازی چندین دیزل ژنراتور، مناسب برای سیستم‌های بزرگ و صنعتی	50 میلیون تا 1 میلیارد

ویژگی‌های برجسته تابلو برق دیزل ژنراتور

تابلو برق دیزل ژنراتور دارای ویژگی‌هایی است که باعث می‌شوند این تجهیزات به یکی از مهم‌ترین اجزای سیستم‌های برقی تبدیل شوند. این ویژگی‌ها عبارت‌اند از:

کنترل هوشمند و اتوماتیک: تابلو برق‌ها مجهز به سیستم‌های کنترلی پیشرفته هستند که عملکرد دستگاه را به‌طور خودکار و بدون نیاز به دخالت دستی مدیریت می‌کنند.
طراحی استاندارد و ایمنی بالا: تابلوهای کنترل با رعایت استانداردهای بین‌المللی طراحی شده‌اند و ایمنی بالایی را برای استفاده در شرایط مختلف فراهم می‌آورند.
دوام و طول عمر بالا: تابلوهای دیزل ژنراتور از مواد مقاوم به شرایط سخت محیطی ساخته می‌شوند که طول عمر بالایی دارند و در برابر آسیب‌ها و شرایط دشوار مقاوم هستند.
سهولت نصب و استفاده: طراحی تابلو برق‌ها به گونه‌ای است که نصب آن‌ها سریع و آسان است و حتی در شرایط اضطراری می‌توان به‌راحتی از آن‌ها استفاده کرد.

کاربرد تابلو دیزل ژنراتور

این تابلو کنترل‌ها، فراتر از یک جعبه کنترل ساده، امکانات جامعی را برای مدیریت، نظارت و حفاظت از دستگاه شما فراهم می‌کنند:

کنترل دقیق پارامترهای موتور و ژنراتور: ولتاژ، جریان، فرکانس، دمای آب، فشار روغن و…
سیستم‌های حفاظتی پیشرفته: جلوگیری از آسیب به ژنراتور در برابر اضافه بار، اتصال کوتاه، کاهش یا افزایش ولتاژ و سایر خطاهای احتمالی.
قابلیت برنامه‌ریزی و اتوماسیون: امکان راه‌اندازی خودکار در زمان قطع برق (ATS)، تست‌های دوره‌ای و سناریوهای کنترلی سفارشی.
رابط کاربری آسان: نمایشگرهای واضح و منوهای کاربرپسند برای سهولت در نظارت و تنظیمات.
سازگاری با انواع ژنراتورها: طراحی منعطف برای پشتیبانی از برندها و مدل‌های مختلف.

اجزای تشکیل‌دهنده تابلو برق

تابلو دیزل ژنراتور یکی از مهم‌ترین اجزای سیستم‌های برق اضطراری است که وظیفه بررسی و کنترل پارامترهای عملکردی دستگاه و همچنین هماهنگی بین ژنراتور و مصرف‌کننده‌ها را بر عهده دارد. این تابلو بر اساس نوع آن (دستی، سنکرون و یا ATS) ممکن است اجزای متفاوتی داشته باشد، اما به طور کلی، اجزای اصلی آن به شرح زیر است:

کلیدهای اتوماتیک و دستی (MCB, MCCB, ACB): این کلیدها برای حفاظت مدار در برابر اتصال کوتاه، اضافه بار یا نوسانات شدید ولتاژ استفاده می‌شوند. در تابلوهای صنعتی معمولاً از کلید اتوماتیک MCCB برای ورودی و خروجی اصلی استفاده می‌شود.
کنتاکتور: کنتاکتورها نقش مهمی در سوئیچینگ بین برق شهر و دیزل ژنراتور دارند. در تابلو ATS، دو کنتاکتور برای اتصال ژنراتور و برق شبکه به بار وجود دارد. این قطعه در صورت قطع برق شهری، ژنراتور را به‌صورت خودکار وارد مدار می‌کند.
تایمر و رله زمان‌سنج: این اجزا برای ایجاد تأخیر در عملکرد کنتاکتورها یا زمان‌بندی بین روشن و خاموش شدن ژنراتور و سوییچ به برق شهر استفاده می‌شوند.
رله کنترل فاز: برای حفاظت از تجهیزات در برابر نوسانات برق کاربرد دارد.
کنترل پنل (Controller Unit): این قطعه قلب تپنده تابلو برق است که با استفاده از کنترلرهای دیجیتال (مثل DeepSea، ComAp یا Smartgen) اطلاعاتی مانند ولتاژ، جریان، فرکانس و وضعیت ژنراتور را نمایش داده و روشن و خاموش شدن دستگاه را مدیریت می‌کند.
ترمینال‌ها: برای توزیع برق از ورودی به مصرف‌کننده‌ها یا انتقال بین اجزای مختلف تابلو استفاده می‌شوند. طراحی مناسب شینه‌کشی در تابلو نقش مهمی در کاهش افت ولتاژ و افزایش ایمنی دارد.
فیوزها و وریستورها (Surge Protectors): جهت محافظت در برابر افزایش ناگهانی ولتاژ و نوسانات لحظه‌ای به‌کار می‌روند. این اجزا از آسیب دیدن تجهیزات الکترونیکی داخل تابلو جلوگیری می‌کنند.
سیستم تهویه یا فن خنک‌کننده: در برخی از تابلوهای بزرگ، برای جلوگیری از افزایش دما از فن‌های خنک‌کننده و ترموستات استفاده می‌شود.
نمایشگرها: چراغ‌های سیگنال، آلارم‌های صوتی یا تصویری، وضعیت اتصال برق شهر، عملکرد ژنراتور یا خطاهای احتمالی را نمایش می‌دهند.

تابلو برق دیزل ژنراتور با داشتن اجزای مختلفی مانند کنتاکتور، کلیدهای حفاظتی، کنترلر هوشمند و رله‌ها، نه تنها ایمنی سیستم را تأمین می‌کند بلکه باعث عملکرد خودکار، بدون خطا و سریع در مواقع قطع برق می‌شود. انتخاب اجزای باکیفیت و طراحی اصولی این تابلو نقش مهمی در طول عمر و کارایی ژنراتور دارد.

مزایای خرید تابلو برق دیزل ژنراتور

تابلو فرمان دیزل ژنراتور مزایای متعددی را در بهره‌برداری و نگهداری این تجهیزات به ارمغان می‌آورد:

افزایش ایمنی: از بروز حوادث ناشی از خطاهای الکتریکی و مکانیکی در شرایط اضطراری با قطع اتوماتیک جلوگیری می‌کند.
کاهش نیاز به نیروی انسانی: با بهره‌گیری از تابلو دیزل ژنراتور اتوماتیک و سنکرون، نیازی به اپراتور دائم وجود ندارد که این موضوع در هزینه‌های نیروی انسانی صرفه‌جویی می‌کند.
افزایش بهره‌وری و بهینه‌سازی مصرف سوخت: کنترل دقیق و مدیریت بهینه بار باعث می‌شود دیزل ژنراتور با کمترین مصرف سوخت و بالاترین راندمان کار کند.
قابلیت استفاده در شرایط بحرانی: به دلیل قابلیت انتقال خودکار بار، انواع تابلو دیزل ژنراتور در مراکز حیاتی نظیر بیمارستان‌ها، مراکز داده، سیستم‌های مخابراتی و صنایع حساس کاربرد فراوان دارند.
انعطاف‌پذیری بالا: امکان ترکیب و سنکرون‌سازی چندین ژنراتور و اتصال به سیستم‌های اتوماسیون پیشرفته را دارد.
انواع تابلو برق دیزل ژنراتور در صنایع نفت و گاز، نیروگاه‌ها، مجتمع‌های صنعتی و ساختمان‌های بزرگ اداری برای تأمین برق اضطراری و مناطق بدون دسترسی شبکه کاربرد دارند.

نحوه راه‌اندازی و تست تابلو کنترل

راه‌اندازی تابلو برق دیزل ژنراتور بر اساس اصول مهندسی و استانداردهای دقیق فنی، جهت تضمین عملکرد ایمن و مطمئن دستگاه ضروری است. هنگام راه‌اندازی و تست این تابلو به نکات زیر توجه کنید:

در ابتدا باید کنترل جامعی بر نحوه نصب تابلو، اتصال صحیح کابل‌ها، عملکرد فیوزها و تجهیزات حفاظتی انجام شود تا ایمنی و سلامت کلی سیستم تضمین گردد.
کلیه تنظیمات حفاظتی و کنترلی رله‌ها شامل ولتاژ قطع، جریان نامی و محدوده فرکانسی در بازه مجاز، با دقت بالا کالیبره شوند.
تست‌های تخصصی تابلو برق دیزل ژنراتور شامل استارت و استاپ موتور، عملکرد کلیدهای اتوماتیک و شبیه‌سازی خطاهای حفاظتی به منظور اطمینان از عملکرد دقیق ضروری است.
پس از آن، در صورت استفاده از تابلو برق‌های سنکرون، تست سنکرون‌سازی تابلوها انجام شود تا اطمینان حاصل کنید که ولتاژ، فرکانس و فاز ژنراتورها در حالت موازی به ‌طور کامل هم‌راستا هستند.
آموزش اپراتورها جهت بهره‌برداری و نگهداری صحیح تابلو بسیار مهم است تا در استفاده روزمره مشکلی پیش نیاید.
پس از انجام مراحل مقدماتی، فرآیند تعیین و اصلاح پارامترهای کنترلی آغاز می‌شود تا عملکرد سیستم مطابق با شاخص‌های طراحی‌شده ارزیابی و تثبیت گردد.

چرا تابلو دیزل ژنراتور فیوژن؟

انتخاب تابلو کنترل، مستقیماً بر پایداری تأمین برق، ایمنی تجهیزات و کاهش ریسک توقف عملیات اثر دارد. فیوژن با ارائه تابلوهای استاندارد و تست‌شده، راهکاری قابل‌اعتماد برای پروژه‌های صنعتی و ساختمانی فراهم می‌کند.

استفاده از قطعات باکیفیت و کنترلرهای معتبر صنعتی
مونتاژ استاندارد و تست کامل پیش از تحویل
پشتیبانی فنی و مشاوره تخصصی پیش و پس از خرید
تأمین قطعات و خدمات در کوتاه‌ترین زمان ممکن

برای دریافت پیشنهاد فنی و قیمت دقیق متناسب با مشخصات پروژه، با کارشناسان فیوژن تماس بگیرید.

برای استعلام قیمت، ثبت سفارش و مشاوره تخصصی رایگان همین حالا با ما تماس بگیرید.

سوالات متداول

چه استانداردهایی برای تابلو دیزل ژنراتور مهم هستند؟

استانداردهای IEC 60204 (ایمنی تجهیزات الکتریکی ماشین‌آلات)، IEC 60947 (کلیدها و کنتاکتورها)، BS EN 50022 (ریلی‌ها و شینه‌ها) و استانداردهای حفاظت محیطی IP (مانند IP54 و IP65) برای نصب در شرایط صنعتی و فضای باز الزامی است.

چه تجهیزات حفاظتی باید در تابلو نصب شود؟

تابلو دیزل ژنراتور چقدر قابل اعتماد است؟

با انتخاب قطعات با کیفیت، طراحی استاندارد و تست‌های کارخانه‌ای، تابلو می‌تواند با قابلیت اطمینان ≥۹۹٪ در شرایط بار کامل و محیط‌های صنعتی کار کند.

چگونه پارامترهای تابلو را برای حفاظت بهینه تنظیم کنیم؟

قابلیت اتوماسیون تابلو چه تاثیری بر مصرف سوخت دارد؟
