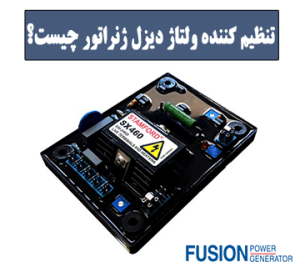

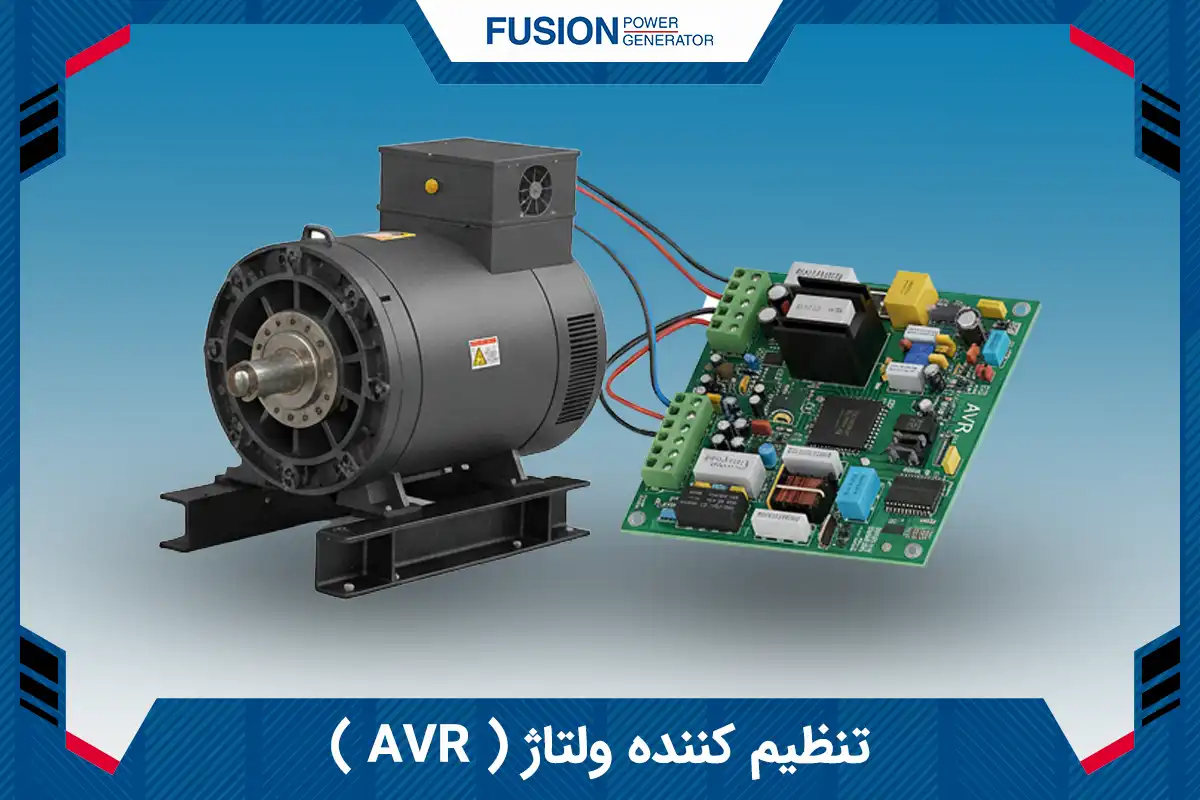

تنظیم کننده ولتاژ ( AVR ) دیزل ژنراتور چیست
یکی از پرسش‌های متداول در حوزه دیزل ژنراتورها، این است که avr دیزل ژنراتور چیست و چه نقشی در عملکرد این دستگاه‌ها ایفا می‌کند؟ این پرسش نشان از اهمیت بالای این قطعه در تأمین برق پایدار و با کیفیت دارد.
ژنراتور دیزلی به عنوان منابع تولید توان الکتریکی مستقل، در شرایطی که شبکه برق سراسری قادر به تأمین نیازهای مصرف‌کننده نیست، به کار گرفته می‌شود. این دستگاه با بهره‌گیری از ترکیبی پیچیده از اجزا، به تولید و کنترل دقیق کیفیت برق می‌پردازد. رگولاتور ولتاژ به عنوان یکی از این اجزا، وظیفه حساس حفظ ثبات ولتاژ خروجی دستگاه را بر عهده دارد و بدین ترتیب می‌توان از عملکرد صحیح تجهیزات برقی متصل به ژنراتور اطمینان حاصل کرد.
پیشنهاد مطالعه: اجزای دیزل ژنراتور
تنظیم کننده ولتاژ دیزل ژنراتور یا avr، یک مؤلفه ضروری در سیستم دیزل ژنراتورها محسوب می‌شود. این قطعه با هدف تأمین پایداری ولتاژ خروجی دستگاه در سطح نامی و مطلوب، به گونه‌ای طراحی شده است که در برابر تغییرات بار و سایر عوامل مؤثر، عملکرد مطلوبی از خود نشان دهد. رگولاتور ولتاژ با اندازه‌گیری مداوم ولتاژ خروجی، هرگونه نوسان یا تغییر در آن را تشخیص داده و با تنظیم جریان تحریک روتور ژنراتور، ولتاژ را به مقدار تنظیم شده باز می‌گرداند.
avr دیزل ژنراتور با حفظ ولتاژ خروجی در سطح مطلوب، از بروز نوسانات ولتاژی که می‌تواند به تجهیزات آسیب برساند، جلوگیری کرده و عملکرد پایدار دستگاه را در شرایط بارگذاری متغیر تضمین می‌نماید. به این ترتیب، AVR به عنوان یک عنصر اصلی در سیستم‌های تولید برق، اطمینان از کیفیت و پایداری برق تولیدی را بر عهده دارد.
به طور خلاصه، بدون تنظیم کننده ولتاژ دیزل ژنراتور، ولتاژ خروجی تحت تأثیر تغییرات بار و سایر عوامل خارجی قرار گرفته و ممکن است به تجهیزات متصل آسیب برساند.
وظیفه AVR در دیزل ژنراتور
وظیفه avr در دیزل ژنراتور، تنظیم دینامیکی اختلاف پتانسیل در پاسخ به تغییرات بار و سرعت روتور است. این ویژگی، برای عملکرد صحیح تجهیزات برقی متصل به ژنراتور که به نوسانات ولتاژ حساس هستند، بسیار مهم می‌باشد.
علاوه بر تنظیم ولتاژ خروجی، avr نقش مهمی در پاسخگویی به تغییرات بار نیز ایفا می‌کند. این قطعه با تغییر دینامیکی جریان تحریک روتور، ولتاژ خروجی ژنراتور را در مقابل نوسانات بار، ثابت نگه می‌دارد. این قابلیت، از نوسانات ناگهانی ولتاژ که می‌تواند به تجهیزات آسیب برساند، جلوگیری می‌نماید.
یکی دیگر از وظایف مهم avr، کمک به حفظ پایداری فرکانس توان خروجی ژنراتور است. فرکانس پایدار برای عملکرد صحیح بسیاری از تجهیزات برقی ضروری می‌باشد. رگولاتور تنظیم ولتاژ دیزل ژنراتور نقش محوری در حفظ کیفیت توان خروجی ژنراتور ایفا می‌کند.
avr با ارائه مجموعه‌ای از ویژگی‌های پیشرفته از جمله مکانیزم‌های حفاظتی قوی، بهینه‌سازی سیستم‌های تعبیه شده را ممکن می‌سازد. avr با تنظیم ولتاژ ژنراتور در محدوده مجاز، از آسیب دیدن سیم‌پیچ‌های ژنراتور در برابر اضافه ولتاژ یا کم ولتاژی که ممکن است در اثر بارگذاری‌های لحظه‌ای رخ دهد، جلوگیری می‌کند.
در نهایت، با توجه به تمام مزایایی که ذکر شد، می‌توان گفت که avr به طور قابل توجهی به بهبود عملکرد و افزایش طول عمر دیزل ژنراتور کمک می‌کند.
کاربرد رگولاتور ولتاژ avr
رگولاتور ولتاژ (AVR)، جزئی ضروری از سیستم‌های تولید برق، به ویژه در ژنراتورهای دیزلی می‌باشد. عملکرد اصلی این قطعه حفظ ولتاژ خروجی ژنراتور در یک سطح ثابت و مطلوب، صرف نظر از تغییرات بار یا سرعت موتورهای دیزلی است. این ویژگی اهمیت avr را در صنایع مختلف، از جمله صنایع برق، نفت و گاز و همچنین تأسیسات پزشکی که به پایداری ولتاژ حساس هستند، دوچندان می‌کند.
یکی از کاربردهای کلیدی تنظیم کننده ولتاژ دیزل ژنراتور، تأمین ولتاژ پایدار برای تجهیزات حساس الکترونیکی است. بسیاری از تجهیزات الکترونیکی به ولتاژ ورودی با نوسانات کم نیاز دارند تا از آسیب دیدن اجزای داخلی آنها جلوگیری شود. این قطعه با تنظیم مداوم ولتاژ خروجی ژنراتور، این نیاز را برآورده می‌کند. همچنین در سیستم‌های چند ژنراتوره موازی، AVR با تنظیم دقیق اختلاف پتانسیل هر ژنراتور، پایداری سیستم را تضمین کرده و از نوسانات ولتاژ جلوگیری می‌نماید.
رگولاتور ولتاژ، نوسانات برق ناشی از بارهای سنگین در صنایع فولاد و سیمان را مهار می‌کند. نوسانات بار منجر به تغییرات گذرای ولتاژ و در نتیجه استهلاک زودهنگام تجهیزات صنعتی می‌شود. AVR به عنوان یک کنترلر ولتاژ دینامیک، پاسخگو به تغییرات بار بوده و ولتاژ خروجی را در محدوده مجاز حفظ می‌نماید.
علاوه بر این، تنظیم کننده ولتاژ دیزل ژنراتور در سیستم‌های اضطراری مانند بیمارستان‌ها و مراکز داده نیز کاربرد دارد. در این سیستم‌ها، قطع برق می‌تواند عواقب جبران‌ناپذیری داشته باشد و avr با تثبیت ولتاژ ژنراتور، پایداری عملکرد تجهیزات حساس را تضمین می‌نماید.
به طور خلاصه، رگولاتور ولتاژ AVR نقش محوری در تضمین کیفیت و پایداری برق تولیدی ژنراتورها ایفا می‌کند. اهمیت این عنصر حیاتی در صنایع مختلف، وابستگی روزافزون دنیای مدرن به انرژی الکتریکی را آشکار می‌سازد.
نحوه عملکرد تنظیم کننده ولتاژ
تنظیم کننده ولتاژ دیزل ژنراتور، یک قطعه الکترونیکی است که وظیفه حفظ نیروی محرکه الکتریکی یک مدار در سطح ثابت و مشخصی را بر عهده دارد. حذف این بخش منجر به افزایش آسیب‌پذیری مدار در برابر نوسانات و تغییرات ولتاژ ورودی می‌شود. در چنین شرایطی، اجزای مدار مستقیماً در معرض تنش‌های الکتریکی قرار گرفته و احتمال خرابی آنها به شدت افزایش می‌یابد.
نحوه عملکرد تنظیم کننده ولتاژ به نوع آن بستگی دارد. تنظیم‌کننده‌های ولتاژ به دو شکل خطی و سوئیچینگ برای کنترل ولتاژ خروجی بکار می‌روند. در تنظیم کننده‌های خطی، ولتاژ ورودی به صورت پیوسته کاهش می‌یابد تا به ولتاژ خروجی مورد نظر برسد. این کاهش ولتاژ معمولاً با استفاده از یک ترانزیستور و یک دیود زنر انجام می‌شود. ترانزیستور نیز به عنوان یک مقاومت متغیر عمل کرده و ولتاژ اضافی را به صورت گرما دفع می‌کند.
تنظیم کننده‌های ولتاژ سوئیچینگ روشی کارآمدتر دارند. آنها با روشن و خاموش کردن سریع یک سوئیچ الکترونیکی، ولتاژ ورودی را به طور مداوم قطع و وصل می‌کنند. سپس یک مدار فیلتر، این پالس‌های ولتاژ را صاف کرده و ولتاژ خروجی مستقیم و ثابتی را تولید می‌نماید. این روش باعث می‌شود تا تنظیم کننده‌های سوئیچینگ راندمان بالاتری داشته باشند و تلفات انرژی کمتری ایجاد کنند.
به طور کلی، تنظیم کننده ولتاژ دیزل ژنراتور به عنوان یک مؤلفه اصلی در سیستم دیزل ژنراتور، با ایجاد یک ولتاژ مرجع دقیق و مقایسه آن با ولتاژ خروجی، به تنظیم خودکار ولتاژ ژنراتور می‌پردازد. رگولاتور اطمینان حاصل می‌نماید که ولتاژ تأمین شده به اجزای مختلف مدار همیشه ثابت و پایدار باشد. این امر به ویژه در مدارهایی که به ولتاژ دقیق و ثابتی نیاز دارند، مانند مدارهای تغذیه میکروکنترلرها و مدارهای تقویت‌کننده عملیاتی، از اهمیت بالایی برخوردار است.
اجزای رگولاتور ولتاژ ژنراتور
رگولاتور ولتاژ دیزل ژنراتور یک سیستم الکترونیکی هوشمند به شمار می‌رود که با هدف تنظیم خودکار ولتاژ خروجی طراحی شده است. AVR به عنوان مغز متفکر ژنراتور عمل کرده و با دقت بسیار بالایی ولتاژ را در سطح مطلوب حفظ می‌کند. این مجموعه پیچیده، از ترکیب سه فناوری متفاوت، قادر به انجام طیف گسترده‌ای از عملیات است.
- بخش نمونه‌برداری تنظیم کننده ولتاژ دیزل ژنراتور، وظیفه حساس اندازه‌گیری مداوم ولتاژ خروجی را بر عهده دارد و داده‌های حاصل را به واحد کنترل منتقل می‌کند.
- مدار کنترلر نیز با پردازش دقیق این داده‌ها، مقدار جریان تحریک مورد نیاز برای حفظ ولتاژ در سطح تنظیم شده را محاسبه می‌نماید.
- در نهایت، سیستم تحریک با دریافت سیگنال از مدار کنترلر، جریان تحریک لازم را به سیم‌پیچ میدان ژنراتور اعمال کرده و ولتاژ خروجی را در حد مطلوب نگه می‌دارد.
نقشه avr ژنراتور ابزاری قدرتمند برای تجزیه و تحلیل عملکرد رگولاتور ولتاژ است. با مطالعه دقیق این نقشه، می‌توان به آسانی اجزای مختلف AVR را شناسایی کرد و روابط بین آنها را بررسی نمود. همچنین، این نقشه به عنوان یک ابزار پیشگیرانه، کمک می‌کند تا از بروز بسیاری از مشکلات رایج در مدارهای AVR جلوگیری شود.
انواع AVR دیزل ژنراتور
نوع ساخت سیستم تنظیم کننده ولتاژ دیزل ژنراتور تأثیر قابل توجهی بر عملکرد انواع مختلف سیستم‌های تحریک ژنراتور می‌گذارد. در ادامه، به بررسی دو نوع رایج avr مبتنی بر SCR و FET پرداخته می‌شود. شایان ذکر است که در هر دو مدار تنظیم کننده ولتاژ ژنراتور، سیگنال ورودی ولتاژ به صورت جداگانه به avr اعمال و توان بر اساس این سیگنال محاسبه خواهد شد.
- AVR نوع SCR
این نوع avr از ترانزیستورهای SCR (سوئیچ‌های نیمه هادی کنترل شده با سیلیکون) استفاده می‌کند. در سیستم‌های کنترل قدیمی‌تر، ترانزیستورهای SCR به دلیل تحمل جریان بالا، انتخاب اول برای تنظیم جریان بودند.
- AVR نوع FET
تنظیم کننده ولتاژ دیزل ژنراتور مبتنی بر FET از طریق بهره‌گیری از خاصیت کنترل ولتاژی این ترانزیستورها، امکان دستیابی به دقت تنظیم ولتاژ بسیار بالایی را فراهم می‌کند. به طور کلی انتخاب نوع AVR مناسب برای یک دیزل ژنراتور، به عوامل مختلفی مانند ظرفیت ژنراتور، دقت مورد نیاز در کنترل ولتاژ، شرایط محیطی و هزینه بستگی دارد.
