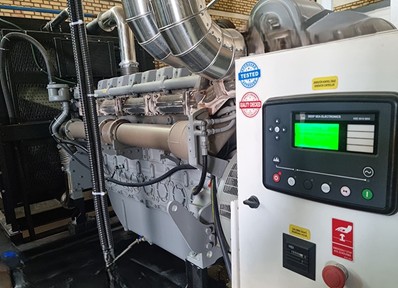

کنترل پنل دیزل ژنراتور چیست؟
درک نحوه عملکرد کنترل پنل، بدون شناخت دقیق اجزای آن ممکن نیست. کنترل پنل، بهعنوان بخش مرکزی سیستم، وظیفه پایش، مدیریت و کنترل اطلاعات عملکردی دستگاه را بر عهده دارد. این پنل، دادههایی مانند دمای موتور، فشار روغن، ولتاژ، جریان و فرکانس را بهصورت دقیق نمایش میدهد و امکان راهاندازی، خاموشکردن و صدور دستورات کنترلی را برای کاربر فراهم میسازد.
در کنار نمایش اطلاعات، کنترلر ژنراتور نقش پردازشگر ورودیها را ایفا میکند؛ دادهها را تحلیل کرده و بر اساس شرایط، خروجیهای مناسب را صادر میکند. این یعنی در صورت بروز اختلال یا خطا، بلافاصله هشدارهای لازم روی پنل ظاهر شده و امکان اقدام سریع فراهم میشود.
کار با دیزل ژنراتور زمانی ایمن و مؤثر خواهد بود که شناخت دقیقی از کنترل پنل دستگاه وجود داشته باشد. به همین دلیل، در اختیار داشتن یک راهنمای جامع برای پنل، نقش مهمی در افزایش دقت عملکرد و کاهش خطاهای احتمالی ایفا میکند
اجزای اصلی پنل کنترل
در مسیر آموزش کنترل پنل دیزل ژنراتور، آشنایی و شناخت اجزای داخلی آن بسیار مهم است. اجزای اصلی پنل کنترل به طور کلی عبارتاند از:
- نمایشگر دیجیتال یا آنالوگ
- کلیدهای روشن و خاموش
- فیوزهای حفاظتی
- کنترلر مرکزی
- آلارمهای هشداردهنده
اگر شما نیز به دنبال آموزش پنل دیزل ژنراتور هستید، آشنایی با اجزای اصلی آن، شما را برای کار با دستگاه، رفع ایرادات احتمالی و بهرهبرداری ایمن و مؤثر از آن، آماده و توانمندتر میکند.

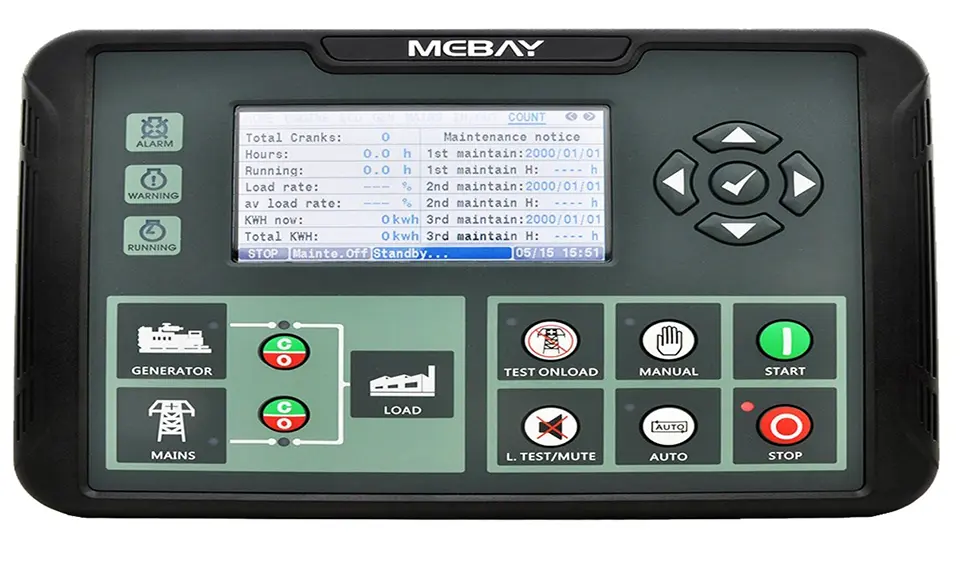

معرفی کلیدها و دکمههای کنترل پنل ژنراتور
کنترل پنل دیزل ژنراتور شامل مجموعهای از دکمهها و کلیدهای مختلف است که هر کدام برای نظارت، راهاندازی و کنترل این دستگاه طراحی و ساخته شدهاند.
- کلید استارت و استاپ: مهمترین کلید در کنترل پنل است که ژنراتور را روشن و خاموش میکند.
- کلید انتخاب حالت عملکرد: این کلید امکان انتخاب بین حالت دستی (Manual)، خودکار (Auto) یا خاموش (Off) را فراهم میسازد.
- دکمه ریست (Reset): برای خطاهای سیستمی یا پاکسازی آلارمها مورد استفاده قرار میگیرد.
- کلید قطع و وصل بار (Load Transfer Switch): این نوع کلید به منظور تغییر وضعیت اتصال بار از منبع نرمال (برق شبکه) به منبع جایگزین (ژنراتور) طراحی شده است.
- دکمه تست (Test): این دکمه امکان شبیهسازی روشن شدن ژنراتور در مواقع اضطراری را فراهم میکند.
- صفحه نمایش دیجیتال و دکمههای پیمایش: برای نمایش هشدارها و پارامترهایی مانند فرکانس، ولتاژ و جریان در پنل تعبیه شدهاست.
نحوه روشن و خاموش کردن دیزل ژنراتور از طریق پنل
روشن و خاموش کردن دیزل ژنراتور از طریق پنل کنترل، بسیار ساده است. پیش از روشن کردن دیزل ژنراتور از طریق پنل کنترل، باید وضعیت آب رادیاتور، سوخت و روغن را بررسی نمایید. در مرحله بعد، کلید اصلی پنل را در وضعیت روشن (ON) قرار دهید. در صورت وجود گزینه استارت دستی (Manual Start)، دکمه مربوطه را تا روشن شدن کامل موتور دیزلی فشرده نگه دارید. در مدلهای خودکار، با قرار دادن پنل در وضعیت (AUTO)، در صورت قطعی برق ژنراتور به صورت اتوماتیک راهاندازی میشود.
برای خاموش کردن ژنراتور دیزلی از طریق پنل کنترل در حالت دستی، کافی است دکمه توقف (OFF) یا (STOP) را فشار دهید. اما در مدلهای خودکار، با برقراری مجدد اتصال شبکه برق شهر، واحد ژنراتور به طور خودکار متوقف میگردد.
آموزش تنظیم زمان، ولتاژ و فرکانس از روی پنل
در این قسمت از آموزش کنترل پنل دیزل ژنراتور، به چگونگی تنظیم کردن زمان، ولتاژ و فرکانس از روی پنل کنترل (مانند Deep Sea، ComAp یا SmartGen)، میپردازیم. در قدم اول، باید وارد قسمت (Settings) یا (Parameters) شوید. زمان کاری ژنراتور و تنظیم زمان ساعت پنل، از طریق بخش Run Time و Date/Time قابل انجام است. جهت تنظیم ولتاژ خروجی ژنراتور، ولتاژ مورد نظر نامی (230 ولت تک فاز و 400 ولت سه فاز به طور معمول) را انتخاب و از طریق سیستم AVR، تنظیم دقیق را اعمال و اطلاعات را ثبت نمایید.
در کنترل پنل ژنراتور برای تنظیم فرکانس، باید وارد بخش Engine Parameters یا Governor Settings شوید. پارامتر سرعت چرخشی موتور را با توجه به فرکانس سیگنال، روی 1500 rpm (برای 50Hz) یا 1800 rpm (برای 60Hz) کالیبره نمایید. پیش از اعمال هرگونه تغییر بر روی ژنراتور دیزلی، اطمینان از توقف کامل، خاموش بودن و عدم اتصال آن به بار الکتریکی الزامی است.
بررسی آلارمها و خطاهای رایج در کنترل پنل
شناخت آلارمها و خطاهای رایج، یکی دیگر از بخشهای آموزش کنترل پنل دیزل ژنراتور است. این نوع پیامها اغلب نشانگر وجود ایراد و مشکل در عملکرد سیستم ژنراتور برق هستند. برخی از این آلارمها عبارتاند از:
- فشار پایین روغن
- دمای بالای موتور
- ولتاژ خارج از محدوده
- عدم شارژ باتری
کنترل پنل دیزل ژنراتور این خطاها و هشدارها را اغلب به صورت متن یا چراغ چشمکزن نمایش میدهد. به عنوان مثال، در صورت بالا رفتن دمای بیش از حد آب، آلارم (Over Temperature) در پنل ظاهر میشود. تفسیر کامل این پیامها و اقدامات لازم برای حل مشکل بسیار اهمیت دارد. با اطلاع از هشدارها، کاربران قادر خواهند بود جلوی آسیبهای جدی را بگیرند.
عیبیابی ساده از طریق نمایشگر پنل
در ادامه آموزش کنترل پنل دیزل ژنراتور، به موضوع عیب یابی دیزل ژنراتور از طریق نمایشگر پنل میپردازیم. بیشتر کنترل پنلها دارای سیستم خود عیبیاب هستند که در صورت بروز هرگونه خطایی، کد یا پیام آن را نمایش میدهند. برای اطلاع از نوع مشکل میتواند به دفترچه راهنما مراجعه نمایید یا از طریق گزینه (Help) خطای مورد نظر را شناسایی و رفع نمایید. به عنوان مثال، E01 به (خطای افت ولتاژ باتری) و E04 به (فشار روغن پایین) اشاره دارد.
عیبیابی ساده از طریق نمایشگر پنل برد کنترل، به کاربران این امکان را میدهد تا با تحلیل اولیه خطاها، آمادگی بیشتری در شرایط بحرانی داشته باشند.
آموزش نکات ایمنی استفاده از کنترل پنل
همگام کار با کنترل پنل دیزل ژنراتور، رعایت نکات ایمنی و توجه به آنها بسیار اهمیت دارد. برخی از نکات مهم و کلیدی که هنگام استفاده از پنل باید به آنها توجه داشته باشید عبارتاند از:
- اطمینان از خشکی و عدم وجود اشتعال در اطراف پنل ژنراتور.
- استفاده از دستکش عایق و خودداری از دست زدن به پنل با دستان خیس.
- خاموش و قطع کردن کلید اصلی برق هنگام کار.
- خودداری از فشردن مکرر دکمه استارت در صورت بروز خطاهای مختلف.
- رعایت دستورالعمل سازنده و پیروی از آن.
- عدم دستکاری کنترل پنل توسط افراد غیرمجاز.
رعایت این نکات میتواند ایمنی شما و سایر افراد حاضر در محیط را به طور قابل توجهی افزایش داده و خطرات ناشی از استفاده نادرست یا غیرایمن از پنل کنترل را کاهش دهد.
پیشنهاد مطالعه: نکات ایمنی در دیزل ژنراتور
سوالات متداول
کنترل پنل دیزل ژنراتور چه کاربردی دارد؟
کنترل پنل، مرکز فرمان و کنترل دیزل ژنراتور است و روشن/خاموش شدن، نمایش پارامترها، اعلام هشدارها و مدیریت خودکار ژنراتور را برعهده دارد.
چه تفاوتی بین حالت Auto و Manual در کنترل پنل ژنراتور وجود دارد؟
هنگام قطع برق در حالت Auto، ژنراتور بهصورت خودکار روشن میشود اما در حالت Manual، باید بهصورت دستی آن را راهاندازی کنید.
برد کنترل DSE بهتر است یا SmartGen؟
هر دو برند معتبر هستند. DSE انگلیسی است و امکانات بیشتری دارد، در حالی که SmartGen اقتصادیتر و ساخت چین است.
کدام مدل کنترل پنل برای دیتاسنترها مناسبتر است؟
بردهایی مانند DSE7320 یا DSE8610 برای دیتاسنترها بسیار مناسب هستند. چون از قابلیت مانیتورینگ شبکه و استارت سنکرون پشتیبانی میکنند.
چگونه میتوان هشدارهای کنترل پنل را ریست کرد؟
با استفاده از دکمه Reset یا ورود به منوی مربوطه در پنل دیجیتال، هشدارها قابل پاکسازی هستند.
علت روشن نشدن دیزل ژنراتور با دکمه Start روی پنل چیست؟
ممکن است دلایل مختلفی مثل خطای ولتاژ پایین باتری، حالت Off بودن پنل یا کمبود سوخت وجود داشته باشد.
آیا کنترل پنل ژنراتور همان تابلو برق است؟
خیر. کنترل پنل فقط بخشی از تابلو برق دیزل ژنراتور است که وظیفه کنترل عملکرد دستگاه را بر عهده دارد، در حالیکه تابلو برق مجموعه کاملی از تجهیزات قدرتی و حفاظتی ژنراتور میباشد.
