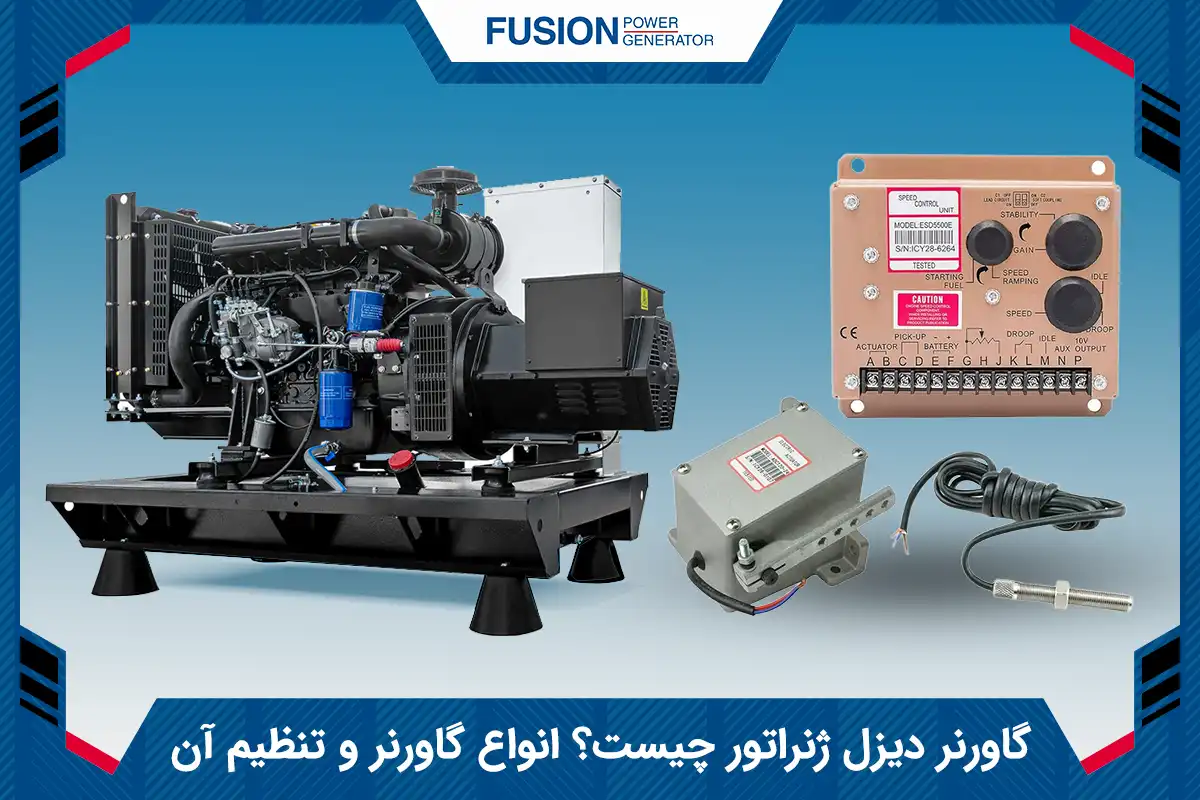

گاورنر دیزل ژنراتور چیست؟
گاورنر یا کنترلکننده سرعت دیزل، یکی از حیاتیترین قطعات در سیستم کنترل توان است که وظیفه تنظیم پیوسته نسبت سوخت به هوا را در سیستم سوخترسانی موتور دیزل بر عهده دارد. این مکانیزم پیشرفته با پایش لحظهای و مداوم دور موتور، کیفیت و پایداری برق خروجی را تحت هر شرایط عملیاتی تضمین میکند. در واقع، گاورنر با واکنش آنی نسبت به تغییرات بار الکتریکی مصرفکنندهها، از افت فرکانس یا افزایش مخرب و ناگهانی دور موتور جلوگیری به عمل میآورد.
در این مقاله جامع، مکانیزم عملکرد گاورنر ژنراتور و نحوه ارتباط دقیق آن با سیستم سوخترسانی را به صورت کاملاً تخصصی و کاربردی بررسی میکنیم. در ادامه، ضمن معرفی انواع سیستمهای تنظیم سرعت از جمله مدلهای مکانیکی، الکترونیکی، هیدرولیکی و پنوماتیکی، به مقایسه ساختاری آنها در قالب یک جدول استاندارد خواهیم پرداخت. همچنین مراحل کلیدی آموزش نصب و اصول کالیبراسیون این تجهیزات ارائه شده است تا شما را برای عیبیابی اصولی سیستمهای مختلف آماده کنیم.
مکانیزم گاورنر دیزل ژنراتور و نقش آن در کنترل فرآیند احتراق
قلب تپنده در هر دیزل ژنراتور، موتور دیزلی آن است که نیروی مکانیکی چرخشی لازم برای تولید برق را فراهم میآورد. برای اینکه این نیروی مکانیکی نهایتاً به برقی باثبات و بدون نوسان تبدیل شود، فرآیند احتراق داخلی موتور باید به شدت و با دقت بالا کنترل شود. مکانیزم گاورنر ژنراتور دقیقاً در همین نقطه بحرانی وارد عمل میشود. عملکرد کلی سیستم به این شکل است که مرکز پردازشگر، اطلاعات لحظهای چرخش دندههای فلایویل را از سنسور دور موتور دریافت میکند تا سرعت چرخش روتور را زیر نظر داشته باشد.
زمانی که بار روی ژنراتور در شبکه توزیع افزایش مییابد، مقاومت مغناطیسی آرمیچر بیشتر شده و دور موتور به صورت فیزیکی تمایل به کاهش پیدا میکند. در این لحظه حساس، گاورنر پس از مقایسه سرعت فعلی با سرعت مرجع تنظیمشده، فرمان جریانی لازم را به اکچویتور ژنراتور ارسال میکند تا میزان تزریق سوخت به داخل سیلندرها بلافاصله افزایش یابد. این واکنش سریع، باعث تقویت شدت احتراق داخلی شده و گشتاور موتور را برای غلبه بر بار اضافی بالا میبرد. در نقطه مقابل، هنگام کاهش ناگهانی بار مصرفکنندهها، گاورنر میزان پاشش سوخت را محدود میکند تا از افزایش مخرب دور موتور Overspeed و خطرات ناشی از آن جلوگیری شود.
پیشنهاد مطالعه: avr دیزل ژنراتور چیست؟
بررسی دقیق اجزای گاورنر موتور برق
یک سیستم کنترل سرعت استاندارد و مدرن، از قطعات به هم پیوستهای تشکیل شده است که هماهنگی بینقص آنها، ضامن کارکرد صحیح ژنراتور است. شناخت دقیق اجزای گاورنر موتور برق برای درک فرآیند کنترلی حلقه بسته و اجرای موفقیتآمیز فرآیند عیب یابی گاورنر ژنراتور کاملاً الزامی است. این ساختار به طور کلی از سه بخش اصلی تشکیل میشود.

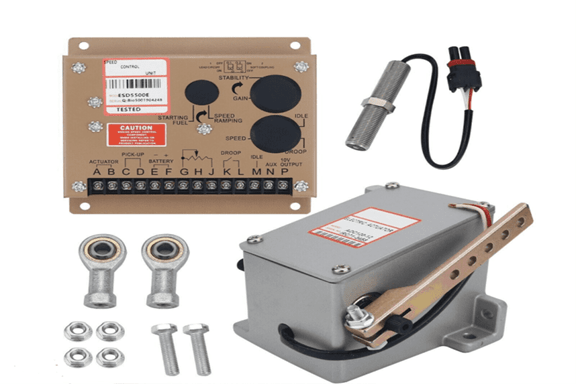

بخش اول این سیستم، سنسور سرعت یا همان پیکاپ مغناطیسی است که مستقیماً روی پوسته فلایویل نصب میشود. این سنسور با تشخیص عبور دندانههای فلایویل، پالسهای الکتریکی متناسب با سرعت چرخش تولید کرده و این سیگنالها را به مرکز پردازش میفرستد. بخش دوم، برد کنترل ژنراتور است که به عنوان مغز متفکر سیستم عمل میکند. این قطعه الکترونیکی، پالسهای دریافتی از پیکاپ را تحلیل کرده و آنها را با فرکانس مرجع شبکه مقایسه مینماید. در نهایت، بخش سوم یا اکچویتور به عنوان عملگر مکانیکی وارد مدار میشود. اکچویتور مستقیماً به شانه گاز در سیستم سوخترسانی یا پمپ انژکتور متصل است و با دریافت سیگنال تقویتشده از برد کنترل، اهرم گاز را جابهجا کرده و حجم دقیق سوخت تزریقی را مشخص میکند.
معرفی و مقایسه انواع گاورنر ژنراتور
سیستمهای تنظیم سرعت بر اساس مکانیزم عملکرد فیزیکی و پردازشی به دستههای مختلفی تقسیم میشوند. برندهای نامآشنایی مانند گاورنر GAC و گاورنر وودوارد (Woodward) در تولید این تجهیزات پیشتاز هستند و تکنولوژیهای متنوعی را برای کاربردهای مختلف به بازار صنعت برق عرضه کردهاند. انتخاب بین سیستمهای کنترلی مختلف، مستقیماً به نوع کاربری، میزان حساسیت تجهیزات مصرفکننده و طراحی ساختاری موتور دیزل بستگی دارد.
در جدول زیر، مقایسهای جامع و کاربردی از چهار سیستم اصلی رگولاتور سرعت ارائه شده است:
نوع گاورنر | مکانیزم تشخیص و عملکرد | مزایا و ویژگیهای بارز | معایب و محدودیتهای سیستم | کاربرد اصلی در صنعت |
مکانیکی | نیروی گریز از مرکز (چرخش فنر و وزنهها) | ساختار مکانیکی ساده، هزینه پایین نگهداری | دقت پایین در تثبیت دور، افت فرکانس | دستگاههای قدیمی و بارهای غیرحساس |
الکترونیکی | پیکاپ مغناطیسی و برد پردازشگر هوشمند | پاسخگویی میلیثانیهای، پایداری بالا (ایزوکرونوس) | پیچیدگی نصب، نیاز به تخصص برای سیمکشی | دیزل ژنراتورهای مدرن و سیستمهای حساس |
هیدرولیکی | استفاده از فشار سیالات متراکم (روغن) | کنترل بسیار دقیق توان، ایجاد گشتاور مکانیکی بالا | پیچیدگی زیاد مدارها، احتمال نشتی روغن | صنایع سنگین با بارهای نوسانی شدید |
پنوماتیکی | مبتنی بر فشار و جریان هوای فشرده | تنظیم پویای سرعت موتور، عدم حساسیت دمایی | نیاز همیشگی به کمپرسور، ساختار پیچیده | محیطهای پالایشگاهی و پرخطر |
پیشنهاد مطالعه: آشنایی با گرمکن دیزل ژنراتور
اصول آموزش نصب گاورنر ژنراتور و کالیبراسیون
تنظیم گاورنر دیزل ژنراتور یک فرآیند تخصصی است که مستقیماً بر روی پایداری و کارایی سیستم تأثیر میگذارد. تنظیم دقیق آن شامل چندین مرحله میباشد:
- تنظیم سرعت بیباری و زیر بار: بهینهسازی عملکرد سیستم مستلزم تنظیم دقیق سرعت موتور در حالتهای بدون بار و تحت بار کامل است. این تنظیمات با هدف دستیابی به فرکانس خروجی پایدار و عملکرد مطلوب در شرایط کاری مختلف انجام میشود.
- کالیبراسیون و تست: با هدف تضمین عملکرد بهینه سیستم در شرایط عملیاتی متنوع، گاورنر پس از تنظیمات اولیه، تحت آزمونهای بارگذاری گسترده قرار گرفته و پارامترهای آن برای دستیابی به پاسخگویی دقیق و سریع به تغییرات بار، بهینهسازی میشود.
- تنظیم حساسیت: تنظیم پارامتر حساسیت گاورنر، نقش کلیدی در حفظ پایداری سیستم و پاسخگویی دینامیکی آن ایفا میکند. انتخاب نامناسب این پارامتر میتواند منجر به نوسانات گذرا و یا پاسخهای کند سیستم در مواجهه با تغییرات بار شود.
- بازبینی نهایی: با هدف اطمینان از کنترل دقیق سرعت خروجی، پس از اتمام تنظیمات اولیه، عملکرد کلی سیستم و تمامی اتصالات آن به طور کامل مورد بررسی قرار میگیرد.
نحوه تنظیم گاورنر و رفع چالشهای تثبیت توان
پس از اتمام مراحل فیزیکی نصب، کالیبراسیون نرمافزاری و کنترل دور موتور دیزل برای رسیدن به بالاترین راندمان مصرف سوخت اهمیت پیدا میکند. نحوه تنظیم گاورنر نیازمند دقت بالا به رفتار دینامیکی موتور است. اگر پارامتر حساسیت (Gain) روی برد بیش از حد افزایش یابد، موتور دچار پدیده هانتینگ (Hunting) یا نوسانات سینوسی دور میشود که با صدای ضربانی و خروج دود سیاه از اگزوز همراه است. از سوی دیگر، اگر این پارامتر بسیار کم تنظیم شود، واکنش سیستم به بارهای ناگهانی کند شده و تجهیزات متصل به شبکه دچار افت ولتاژ محسوس خواهند شد.
برای کالیبراسیون دقیق، تکنسین باید پتانسیومترهای تنظیمی را با احتیاط تغییر دهد و پس از هر تغییر کوچک، چند ثانیه به سیستم فرصت دهد تا موتور رفتار خود را تطبیق دهد. در نهایت، با استفاده از دستگاه فرکانسمتر دقیق، خروجی را دقیقاً روی فرکانس نامی در حالت بیباری تثبیت کنید. در صورت استفاده از حالت تنظیم ایزوکرونوس، فرکانس تحت بار کامل نیز نباید هیچگونه افتی داشته باشد. رعایت این ریزهکاریهای فنی تضمین میکند که رگولاتور سرعت دیزل، بالاترین سطح محافظت را از شبکه به عمل آورد.
پیشنهاد مطالعه: آشنایی با اجزای دیزل ژنراتور
سوالات متداول
گاورنر دیزل ژنراتور دقیقاً چه کاری انجام میدهد؟
گاورنر یا کنترلکننده سرعت، سیستم هوشمندی است که با تنظیم پیوسته میزان سوخت ورودی به موتور دیزل، سرعت چرخش را ثابت نگه میدارد. این قطعه با پایش لحظهای دور موتور، از نوسانات جلوگیری کرده و فرکانس برق خروجی را تحت بارهای مختلف الکتریکی کاملاً پایدار میسازد.
تفاوت اصلی گاورنر الکترونیکی و مکانیکی در چیست؟
گاورنر مکانیکی با استفاده از نیروی گریز از مرکز و فنر کار میکند که معمولاً دقت پایینتر و استهلاک بالاتری دارد. در مقابل، گاورنر الکترونیکی با بهرهگیری از پردازشگر هوشمند، تغییرات را در کسری از ثانیه تحلیل کرده و بدون افت فرکانس، سرعت موتور را تثبیت میکند.
چه زمانی باید برای تنظیم و کالیبراسیون گاورنر اقدام کنیم؟
اگر دیزل ژنراتور هنگام اتصال یا قطع بار الکتریکی دچار افت شدید فرکانس میشود، یا موتور نوسان دور مکرر (پدیده هانتینگ) دارد و دود غیرعادی تولید میکند، سیستم کنترل سرعت دچار مشکل شده است. در این شرایط، مکانیزم گاورنر به کالیبراسیون فوری و بررسی تخصصی نیاز دارد.
آیا اکچویتور گاورنر همان سنسور دور موتور است؟
خیر، این دو قطعه عملکردهای کاملاً متفاوتی دارند. سنسور دور موتور یا پیکاپ، سرعت چرخش فلایویل را اندازهگیری کرده و به برد کنترل ارسال میکند. اما اکچویتور یک عملگر مکانیکی است که فرمان برد کنترل را دریافت کرده و مستقیماً میزان پاشش سوخت در پمپ انژکتور را تغییر میدهد.
